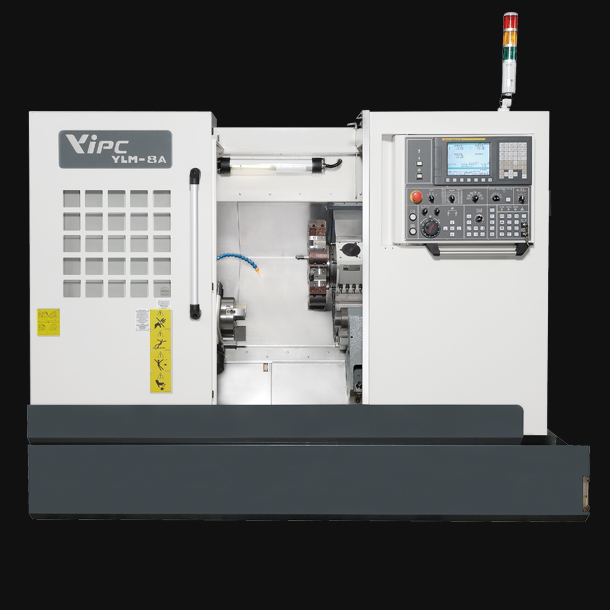

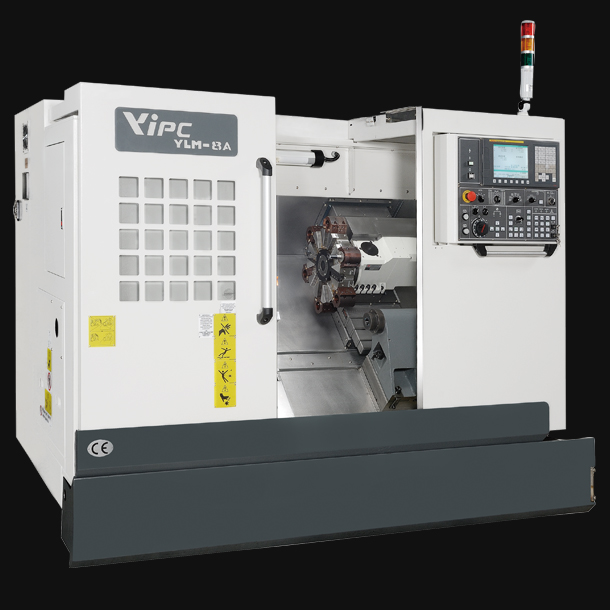

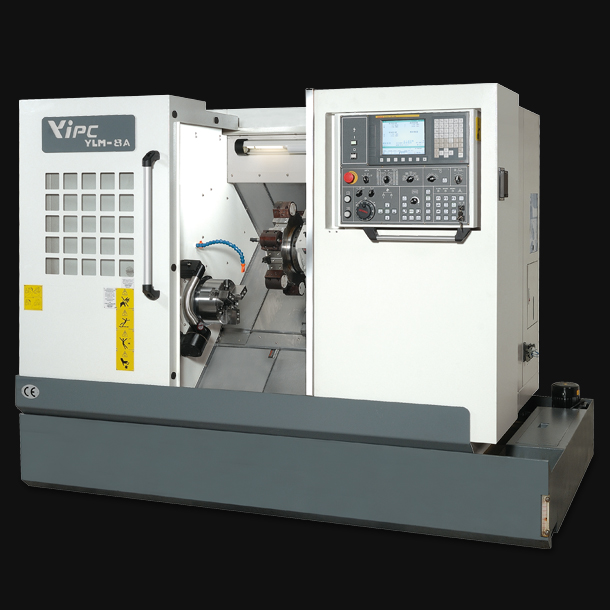

臥式車床
YLM-8A
- 特徵
- 主軸轉速: 4500rpm
- 全馬力輸出: 563rpm
- 床面旋徑: 460mm
- 最大切削長度: 390mm
產品規格
| 項目 |
機械規格 |
YLM-8A |
| 加工範圍 |
床面旋徑 |
∮550 |
| 鞍面旋徑 |
∮320 |
| 標準切削直徑 |
∮205 |
| 最大切削直徑 |
∮400 |
| 最大切削長度 |
400 |
| 各軸行程 |
X軸行程 |
210（200 + 10） |
| Z軸行程 |
400 |
| 軌道型式 |
滾珠式線性滑軌/滾柱式線性滑軌 |
| 主軸 |
主軸鼻端 |
A2-6 |
| 主軸軸承直徑 |
∮100 |
| 主軸最高變量 |
4500 |
| 主軸通孔 |
∮62 |
| 棒材通孔 |
∮52 |
| 油壓夾頭 |
8英吋/三爪 |
| 刀塔規格 |
刀塔型式 |
公制/英制/VID30 |
| 換刀驅動型式 |
伺服馬達/油壓馬達 |
| 刀具數 |
8T/10T/12T |
| 四方刀柄尺寸 |
25 (1) |
| 圓形刀柄尺寸（最大） |
25 (1)/32 (1¼)/40 (1½) |
| 尾座部分 |
驅動型式 |
油壓 |
| 軌道型式 |
線性滑軌/硬軌式 |
| 頂心錐度規格 |
MT.4 |
| 尾座行程(mm) |
435 |
| 頂心行程(硬軌式) (mm) |
118 |
| 軸向進給 |
X軸快速進給速度 (M/min) |
30 |
| Z軸快速進給速度 (M/min) |
30 |
| CNC控制器 |
FANUC |
8.4"螢幕/10.4"螢幕 |
| MITSUBISHI |
10.4"螢幕含觸控 |
| SIEMENS |
10.4"螢幕 |
| 馬達功率輸出 |
主軸馬達輸出功率 (kw) |
9/11 |
| 11/15 |
| 15/18 |
| 軸向馬達輸出功率 (kw) |
1.5 |
| 1.5 |
| 3.3 |
| 1.8 |
| 2.2 |
| 3.3 |
| 伺服刀塔馬達輸出功率 (w) |
500 |
| 一般規格 |
切削水馬達輸出功率 (w) |
550 |
| 水箱容量 (L) |
250 |
| 鐵屑輸送機馬達輸出功率 (w) |
188 |
| 外型與重量 |
外型尺寸 (mm) |
2400x1610x1850 |
| 重量 (Kg) |
3000 |
配件規格
| 標準附件 |
| 1. |
FANUC 0iTD 控制器 |
9. |
自動潤滑裝置 |
| 2. |
三爪油壓夾頭 |
10. |
工具包 |
| |
●軟爪一組 |
11. |
水平調整螺絲及墊片 |
| |
●硬爪一組 |
12. |
車刀座 (12T) |
| 3. |
伺服刀塔 (12T) |
|
●6個(YLM-6&8A) |
| 4. |
全密式防濺裝置 |
13. |
鏜刀座 (12T) |
| 5. |
工作燈 |
|
●6個(YLM-6&8A) |
| 6. |
三色指示燈 |
14. |
內孔刀套一組 |
| 7. |
油壓系統 |
15. |
鑽頭刀套一組 |
| 8. |
冷卻系統 |
|
|
| 特別附件 |
| 1. |
彈性筒夾頭及筒夾 |
11. |
活動頂針 |
| 2. |
自動刀具量測裝置 |
12. |
空調式熱交換器(電器箱) |
| 3. |
工件收集器(輸送帶式) |
13. |
VDI動力刀塔(徑向入刀) |
| 4. |
棒材送料機 |
14. |
C軸 (0.001°) |
| 5. |
可程式油壓尾座 |
15. |
VDI軸向刀具座(非動力) |
| 6. |
鏈板式鐵屑輸送機(含集屑車) |
16. |
VDI徑向刀具座(非動力) |
| 7. |
自動門 |
17. |
VDI軸向銑削刀具座(動力) |
| 8. |
油霧回收機 |
18. |
VDI徑向銑削刀具座(動力) |
| 9. |
油水分離機 (圓盤式) |
19. |
伺服刀塔 (10T) |
| 10. |
全自動機械手 |
|
|
