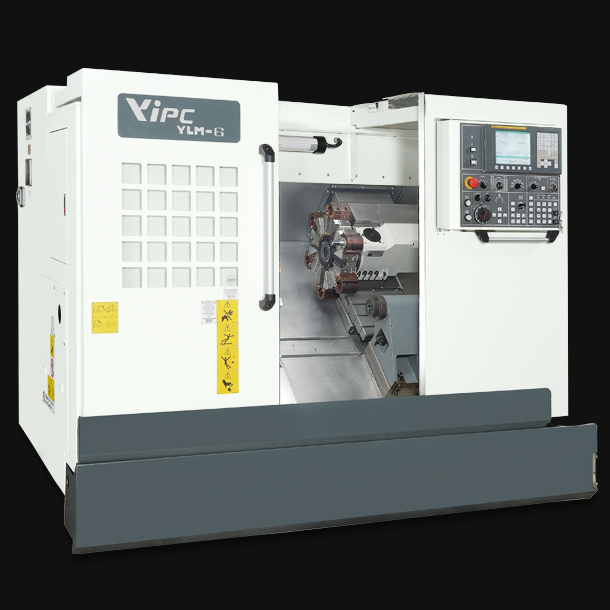

臥式車床

YLM-6

特徵
主軸轉速: 6000 rpm
全馬力輸出: 750 rpm
床面旋徑: 460mm
最大切削長度: 410 mm

產品規格
項目 機械規格 YLM-6
加工範圍 床面旋徑 ∮460毫米
鞍面旋徑 ∮208毫米
標準切削直徑 mm200毫米
最大切削直徑 ∮380毫米
最大切削長度 410毫米
兩頂心距離 525毫米
行程 X軸行程 210(200 + 10)毫米
Z軸行程 410毫米
軌道型式 線性滑軌
主軸  主軸鼻端 A2-5
主軸軸承直徑 ∮90毫米
主軸最高變量  6000轉
主軸通孔 56毫米
棒材通孔 45毫米
油壓夾頭 6英吋/三爪
C軸最小分割角度 --
伺服刀塔 刀塔型式 公製或英制
換刀驅動型式 伺服馬達式
刀具數 12
四方刀柄尺寸 □20毫米
圓形刀柄尺寸(最大) ∮25毫米
動力刀塔 刀塔型式 --
換刀及動力刀具驅動型式 --
刀具數 --
刀具座規格(非動力) --
刀具座規格(動力) --
四方/圓形刀柄尺寸 --
動力刀具筒夾規格/尺寸 --
動力刀具最大預設 --
尾座 驅動型式(整座移動式) 可程式油壓
頂心錐度 MT#4
行程 440毫米
進給 X / Z軸快速進給 30m / min。
切削進給 1260mm /分鐘
伺服馬達 主軸馬達 9/11 kW(P級)
主軸全馬力輸出螺桿 750轉
首次馬達 X:1.2kW,Z:1.8kW
伺服刀塔馬達 500瓦
動力刀塔馬達 --
CNC控制器   發那科0iTD
驅動馬達  鐵屑輸送機馬達 188瓦
切削水泵馬達 700瓦
油壓箱馬達 1510瓦
一般規格 外形尺寸(約)(長x寬x高) 2400x1530x1850mm
機械淨重(約) 3000公斤


配件規格

標準附件
1.  FANUC 0iTD 控制器  11. 水平調整螺絲及墊片
2. 三爪油壓夾頭 12. 車刀座(12T)
  ●軟爪一組   ●6個(YLM-6&8A)
  ●硬爪一組 13. 端面刀座
3. 伺服刀塔 (12T)   ●2個(YLM-8B&10A)
4. 全密式防濺裝置 14. 鏜刀座(12T)
5. 工作燈   ●6個(YLM-6&8A)
6. 三色指示燈   ●6個(YLM-8B&10A)
7. 油壓系統 15. 內孔刀套一組
8. 冷卻系統 16. 鑽頭刀套一組
9. 自動潤滑裝置
10. 工具包

特別附件
1. 彈性筒夾頭及筒夾 11. 活動頂針
2. 自動刀具量測裝置 12. 空調式熱交換器(電器箱)
3. 工件收集器(輸送帶式) 13. VDI動力刀塔(徑向入刀)
4. 棒材送料機 14. C軸 (0.001°)
5. 可程式油壓尾座 15. VDI軸向刀具座(非動力)
6. 鏈板式鐵屑輸送機(含集屑車) 16. VDI徑向刀具座(非動力)
7. 自動門 17. VDI軸向銑削刀具座(動力)
8. 油霧回收機 18. VDI徑向銑削刀具座(動力)
9. 油水分離機(圓盤式) 19. 伺服刀塔(10T)
10. 全自動機械手
